Amplificateurs de puissance CEM 4 kHz – 50 GHz

logo prana
logo mc2 technologies
logo bonn elektronik

Les essais de compatibilité électromagnétiques (CEM) requièrent de soumettre l’équipement en test à des mesures d’immunité conduite et rayonnée (ex. EN 61000-4-6, EN 61000-4-3, MIL-STD 461, RTCA/DO 160, ISO 11452-2/4/8/9, etc.).

A ce titre, l’objet en test se voit exposé à des niveaux de courant et de champs électromagnétiques normalisés afin de vérifier sa tenue aux perturbations générées. Les amplificateurs sont, en amont, reliés à un générateur synthétisé RF et en aval à un transducteur (pince d’injection, réseaux de couplage / découplage, antenne, cellule GTEM). Ils sont utilisés pour amplifier un signal d’entrée sans le déformer. Il faut donc utiliser des amplificateurs de puissance CEM large bande capable de délivrer leurs puissances de sortie RF quelque soit les désadaptations d’impédance.

HEMERA RF détermine l’amplificateur nécessaire en prenant en considération l’ensemble des critères techniques indispensables : exigences normatives, gain d’antennes, modulations, câbles coaxiaux, matrice de commutation, chambre anéchoïque, chambre réverbérante, pertes diverses, etc. La très large gamme de matériels de mesure proposée par HEMERA RF permet de sélectionner les équipements de mesure idéalement adaptés pour garantir les niveaux de courant et surtout de champs électromagnétiques (parfois jusqu’à plusieurs centaines de V/m, CW ou pulsés).

Plus de 400 amplificateurs ont été fournis et mis en service en France et à l’étranger par nos soins.

D’autre part, les amplificateurs de puissance s’utilisent également dans le domaine de la simulation de signaux radar et pour tout essai de génération de puissance large bande de fréquences.

Il existe deux grandes catégories d’amplificateurs CEM :
-les amplificateurs état solide hyperfréquence (transistorisés)
-les amplificateurs TOP (tube à onde progressive) ou en anglais : amplificateurs TWT (Travelling Wave Tube).

Amplificateurs état solide (transistorisés) RF et hyperfréquence

Notre gamme d’amplificateurs RF se compose d’amplificateurs à large bande, à gain élevé, à puissance élevée, à haute fréquence, à faible bruit (LNA), qui permettent de maximiser les performances de vos systèmes de test CEM. Ils sont conçus pour une utilisation en environnement de test exigeant, avec une qualité de fabrication supérieure pour garantir une fiabilité à long terme.

Les amplificateurs RF à large bande augmentent la sensibilité de votre système de mesure, ce qui est crucial pour une analyse précise des données. Les amplificateurs à gain élevé et à puissance élevée permettent de compenser les pertes de signal et d’optimiser les performances de votre système de test. Les amplificateurs à haute fréquence et à faible bruit sont idéaux pour les mesures CEM à haute fréquence, car ils minimisent les perturbations du signal. De ce fait, nos amplificateurs RF peuvent améliorer les performances de vos systèmes de test CEM.

En outre, nous offrons un support technique dédié pour vous aider à tirer le meilleur parti de nos produits, ainsi qu’une garantie complète pour vous assurer une utilisation en toute confiance.

Amplificateurs CEM de fabrication française et européenne

  • Développement sur cahier des charges possibles.
  • Amplificateurs état solide hyperfréquence (transistorisés) CW : 4 kHz – 47 GHz pour des puissances jusqu’à 40 kWatts
  • Amplificateurs état solide pulse : 300 MHz – 10 GHz jusqu’à 20 kWatts
  • Accessoires  : coupleurs de puissance bi directionnel, câbles coaxiaux, charges, atténuateurs, guides d’onde…

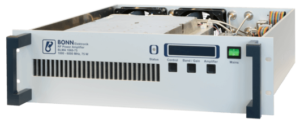

Amplificateurs de puissance à TOP / TWT

Amplificateurs CEM de fabrication française et européenne

  • Développement sur cahier des charges possible.
  • Amplificateurs  CW de 1 à 50 GHz pour des puissances jusqu’à 2 kWatts
  • Amplificateurs pulse de 1 à 18 GHz jusqu’à 50 kWatts
  • Accessoires : coupleurs de puissance bi directionnels, filtres, atténuateurs, charges, guides d’onde, adaptateurs..

Un amplificateur TOP / TWT se compose d’un tube à ondes progressives, d’une section d’entrée RF, d’une section d’alimentation et d’interface logique et d’une section de sortie RF. Le TWT est la partie responsable de l’amplification du signal
