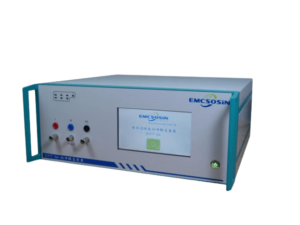

Générateurs de perturbations conduites

Hemera RF propose une gamme de matériels répondant à l’ensemble des essais de perturbations conduites notamment :

ESD, EFT – Bust, foudre indirect, creux de tension, etc…

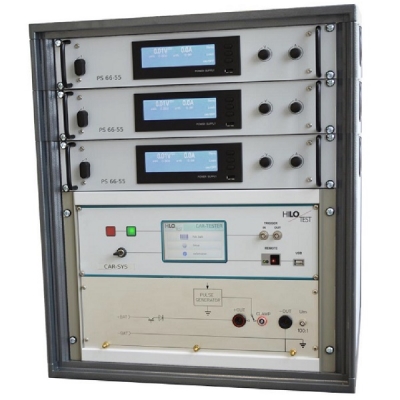

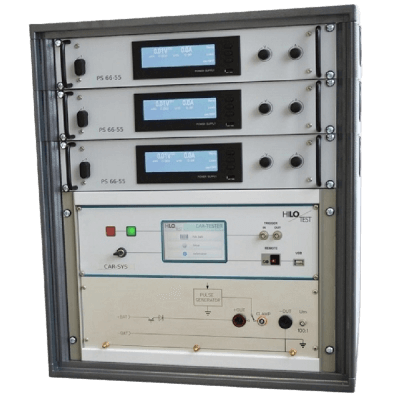

Générateurs pour essais de perturbation électriques transitoires par conduction sur véhicule routier ISO 7637-2

Les exigences CEM spécifiques pour les tests automobiles évoluent constamment : les formes d’ondes de test deviennent donc de plus en plus complexes.

En tant que fabricant de simulateurs de test CEM et grâce à sa participation au sein d’organismes de normalisation internationaux, Hilo-Test connaît parfaitement les exigences d’aujourd’hui et de demain de l’industrie automobile.

Les produits automobiles suivants sont équipés pour répondre aux besoins CEM actuels dans l’industrie automobile moderne, et décrits dans les normes ISO 7637, ISO 16750, ISO 21848 , LV 124/148, MBN 1028-4 , Renault 36.00.808, SAEJ 1113-111, VW TL81000 …

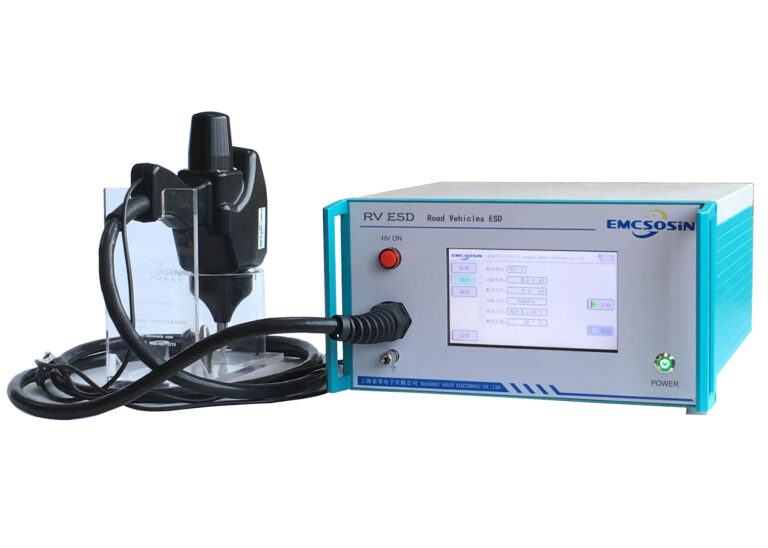

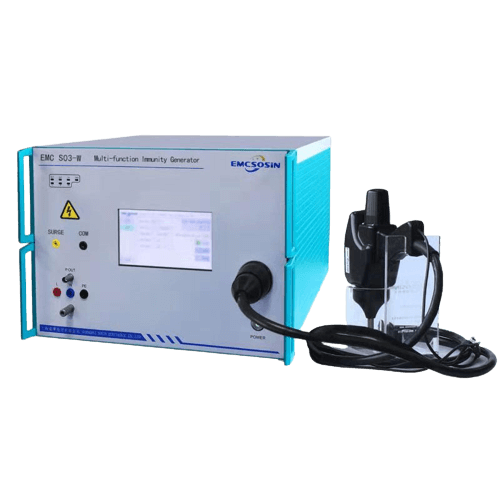

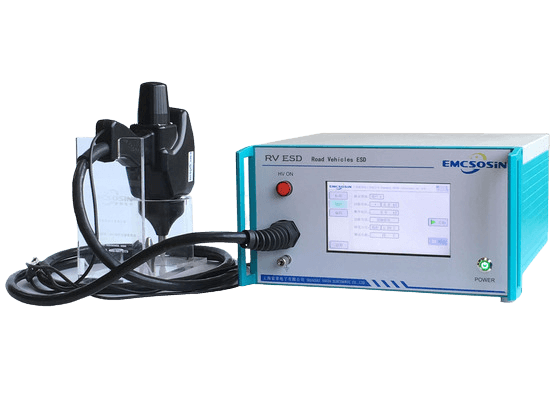

Générateurs pour essais de décharges électrostatiques

Simulateur de décharges électrostatiques pour répondre aux normes EN/CEI 61000-4-2 et ISO 10605.

Le test d’immunité ESD (décharge électrostatique) est le test d’immunité le plus courant dans le domaine des tests CEM (compatibilité électromagnétique).  Modèles 20 kV et 30 kV.

  • écran tactile 7 pouces
  • port USB/RS 232 permet le pilotage par PC et impression d’un rapport de test

Norme et base de la conception et de la fabrication des produits :

CEI/EN 61000-4-2: Techniques d’essai et de mesure – Essai d’immunité aux décharges électrostatiques

ISO 10605: Véhicules routiers – Méthodes d’essai des perturbations électriques dues aux décharges électrostatiques

Plusieurs réseaux de décharges disponibles : 150pF/330 ohm, 150pF/2,000 ohm, 330pF/330 ohm. 330pF/2,000 ohm.

Equipements CE – étalonnage équivalent Cofrac inclus.

https://www.sosinemctest.com/automotive-emc-test-system/automotive-esd-gun.html

Autres modèles disponibles :

+/-20 kV et 30 kV de tension de sortie ainsi qu’un modèle combinant les essais ESD et EFT/Surge avec une tension de sortie de +/- 20 kV.

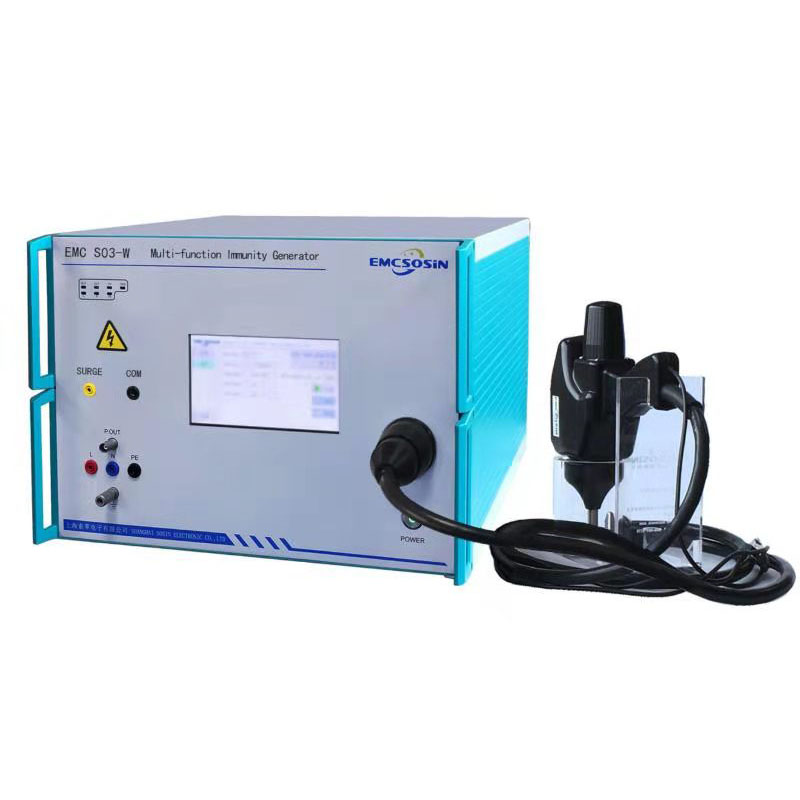

Générateurs multifonction décharges électrostatiques et transitoires rapides en salves

Ces générateurs polyvalents permettent plusieurs essais selon les normes CEI/EN 61000-4-2, -4-4 et -4-5.

Les modèles sont équipés de réseaux de couplages/découplages intégrés et d’un écran tactile 7″, d’interface RS 232/USB pour pilotage par PC.

Les niveaux de tests des normes internationales sont pré-programmés et faciles à utiliser. Les modules de décharge correspondant aux différentes exigences d’essais sont facilement interchangeables.

L’ensemble des paramètres techniques et des options sont disponibles sur demande..

https://www.sosinemctest.com/emc-general-test-equipment/multi-function-immunity-generator/surge-burst-transient-generator.html

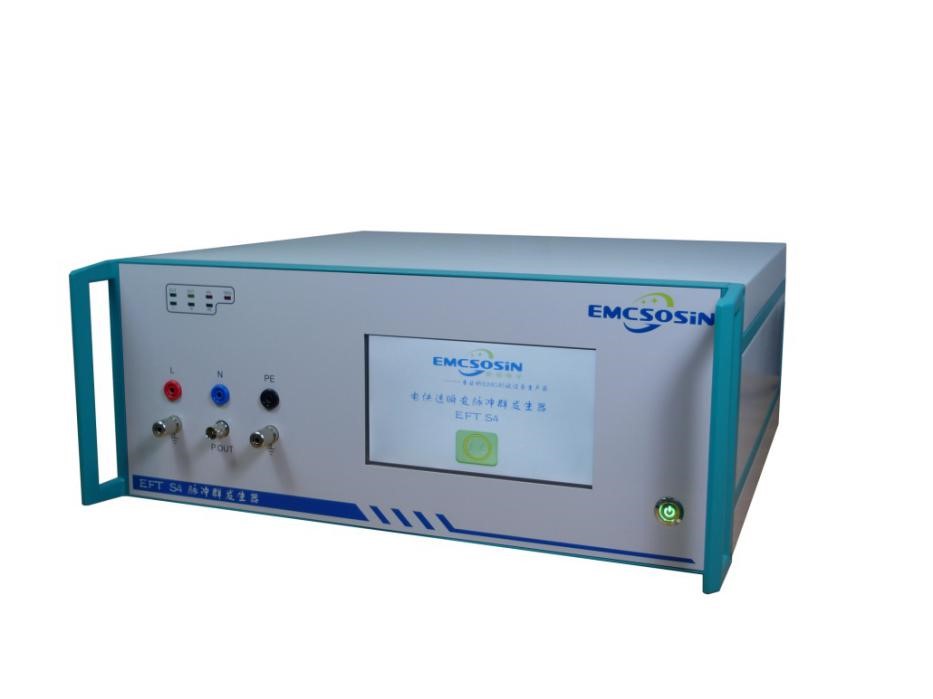

Générateurs pour essais d'immunité aux transitoires rapides en salves EFT / Burst

Générateurs pour essais d’immunité aux transitoires électriques rapides en salve.  Conformément à la norme CEI/EN 61000-4-4.

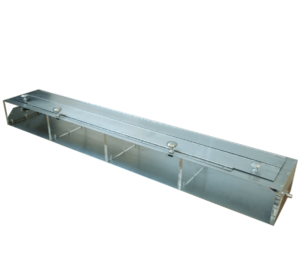

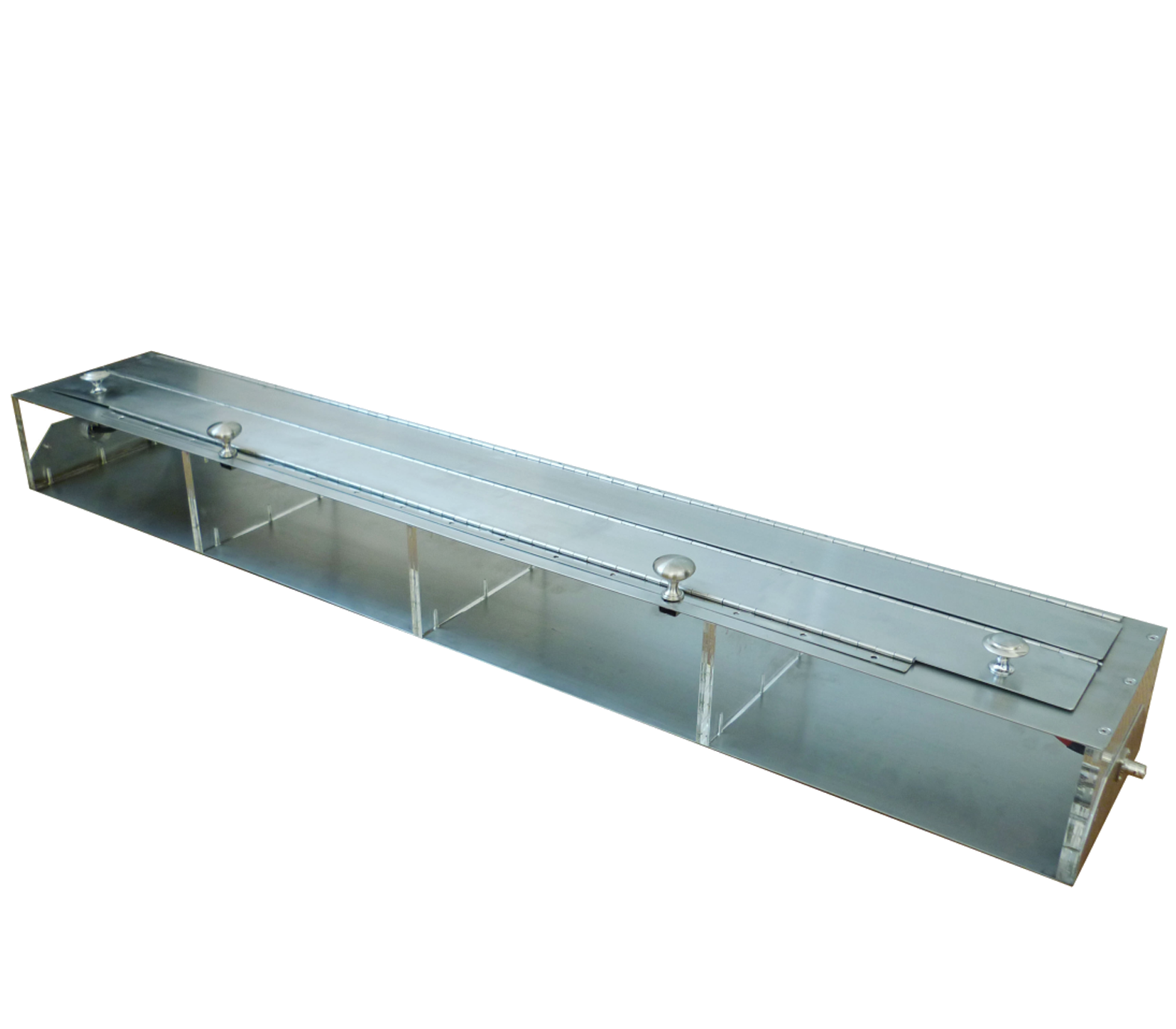

Dans un circuit électronique, les transitoires de commutation interfèrent avec les autres composants et équipements électriques/électroniques. Ces interférences se caractérisent par une forte amplitude, un court temps de montée, un taux de répétition élevé et un niveau d’énergie faible.  Les générateurs EFT/Burst s’utilisent pour l’évaluation de performances électriques et électroniques des ports d’alimentation, signaux, pilotage et mise à la terre. Ces générateurs sont équipés d’un réseau CDN intégré monophasé ou triphasé et également d’une sortie haute tension pour raccordement sur une pince de couplage capacitive, disponible en option.

https://www.sosinemctest.com/emc-general-test-equipment/eft-burst-generator/burst-generator.html

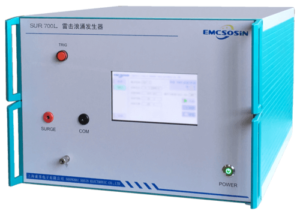

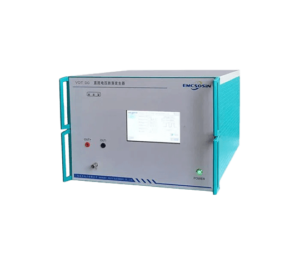

Générateurs pour essais d’immunité aux ondes de chocs

Ces générateurs sont conformes aux normes CEI/EN 61000-4-5

Les impulsions Surge se produisent lors d’impacts de foudre direct ou indirect et lors de transitoires de commutation générées par des défauts de commutation ou de système.  Il apparait alors des courants ou des champs électromagnétiques provoquant des hautes tensions ou des transitoires de courant. Les générateurs d’impulsion foudre sont utilisés pour l’évaluation de performances d’équipements sujets à des perturbations à haute énergie provenant du port d’alimentation et de tout port de transmission de signaux.  Le modèle SUR S6/S8 offre une tension de sortie de 6 kV à 8 kV.

https://www.sosinemctest.com/emc-general-test-equipment/surge-generator/combination-wave-surge-generator.html

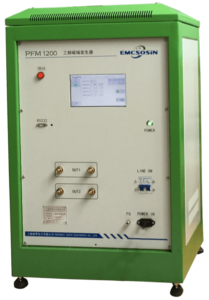

Générateurs pour essais d’immunité au champ magnétique à la fréquence du réseaux

Générateurs de la gamme PFM XX conformes à la norme EN 61000-4-8

Magnetic field strength0A/m~1200A/m (continuously adjustable)
Current waveform50/60Hz, sine wave
Interval1~ 9999s
Current distortion rate<5%
Working modeCurrent range during continuous work: 1A~500A,1~9999s
Current range during short working time: 500A~1200A,1~5s
Operating modeAuto/ Manu
 https://www.sosinemctest.com/emc-general-test-equipment/magnetic-field-generator/power-frequency-magnetic-field-generator.html

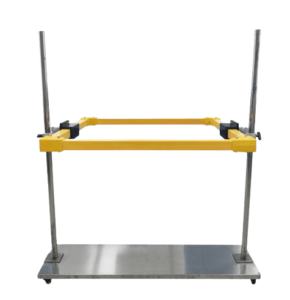

Antenne Conforme à la EN 61000-4-8 & 610004-9 (Power Frequency Magnetic Field)

de 1A/m ~ 1200A/m

Peut être utilisée à 90°, 180° ou tout autre angle

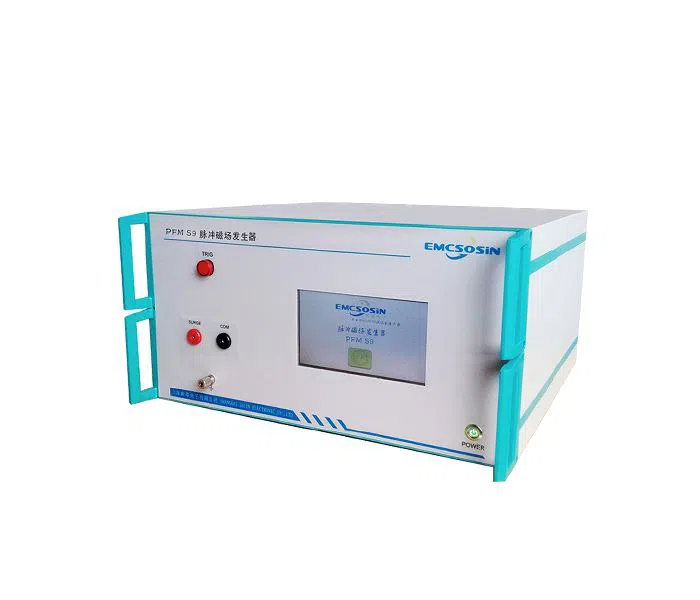

Générateur pour essais d’immunité au champ magnétique impulsionnel

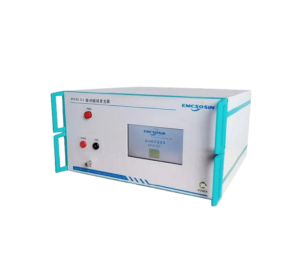

Générateur pour essais d’immunité au champ magnétique oscillatoire amorti



PFM S 10 conforme à la norme  EN 61000-4-10. (damped oscillatory wave magnetic field)

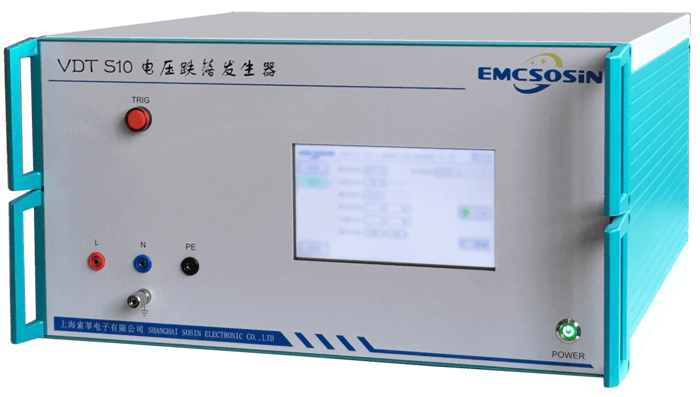

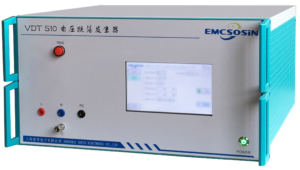

Générateurs pour essais d’immunité aux creux de tension

Gamme VDT S XX conforme à la norme CEI/EN 61000-4-11.

Les creux de tension, (voltage dips) les courtes interruptions ou les fluctuations de la tension dans les réseaux publics de distribution peuvent affecter les équipements électroniques et électriques de manière importante.

https://www.sosinemctest.com/emc-general-test-equipment/voltage-dip-generator/voltage-dips-and-short-interruptions.html

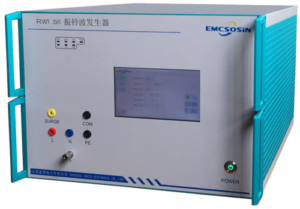

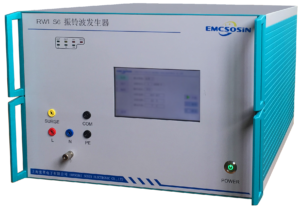

Générateurs pour essais d’immunité à l’onde sinusoïdale amortie

Gamme  RW I XX conforme à la norme EN 61000-4-12 (ring wave)

https://www.sosinemctest.com/emc-general-test-equipment/wave-generator/ring-wave-generator.html

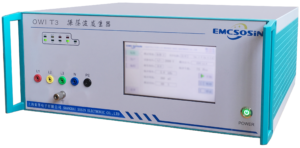

Générateur pour essais d’immunité à l’onde oscillatoire amortie

Modèle OWI T3 conforme à la norme EN 61000-4-18 (damped oscillatory wave)

https://www.sosinemctest.com/emc-general-test-equipment/wave-generator/damped-oscillatory-wave-generator.html

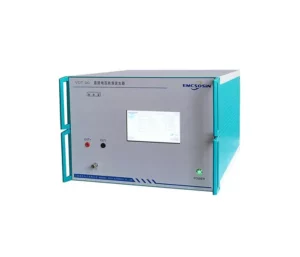

Générateur pour essais d’immunité aux creux et variations de tension en courant continu

Modèle VDT DC conforme à la norme EN 61000-4-29 (DC voltage dips).



https://www.sosinemctest.com/emc-general-test-equipment/voltage-dip-generator/dc-voltage-dips-generator.html

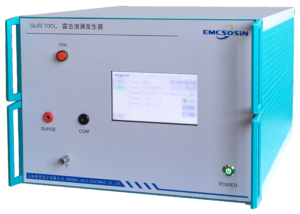

Les réseaux de télécommunication sont tout particulièrement vulnérables face aux catastrophes naturelles telles que la foudre et ses effets. Par conséquent, tous les systèmes de télécommunication connectés doivent être protégés de manière efficace. Nos simulateurs Surge suivants ont été spécialement conçus pour les tests CEM de systèmes de télécommunication, conformément aux exigences de ITU-T : ITU-T K12, K17, K20 ITU-T 12 TR 1 GR-1089-CORE FCC Part 68, TIA – 968.



Générateurs pour essais d'isolement basse tension

Conforme à la norme EN 60255-5, 60255-27, 61181-1, 61439-1… (Impulse voltage generator)



Générateur pour mesures et tests haute tension

Conforme à la norme EN 61643-11.

Accessoires dédiés

Diviseur de haute tension

Le diviseur de haute tension type HVT…RC s’applique à la tension continue jusqu’aux fréquences de coupure de la gamme MHz avec d’excellentes caractéristiques de transmission uniforme. Le diviseur de tension comprend une branche résistive composée d’une résistance haute qualité, ainsi qu’une branche capacitive avec amortissement en série.

Shunts

En comparant les résistances WSM de mesure de courant alternatif aux résistances shunts de courant continu avec une prise de tension coaxiale, on peut constater des caractéristiques de transmission haute fréquence bien meilleures. Cela est dû à la structure très complexe de la partie active de la productique.

Les résistances de mesure de courant pulsé ISM permettent l’enregistrement métrologique des variations de courant rapides de la courbe temporelle avec une forte amplitude en quelques nanosecondes. Les ISM sont conçus pour mesurer le courant pulsé avec des oscilloscopes à large bande.
